Cavo di collegamento Display AMP

Sicher verbunden, flexibel verkabelt

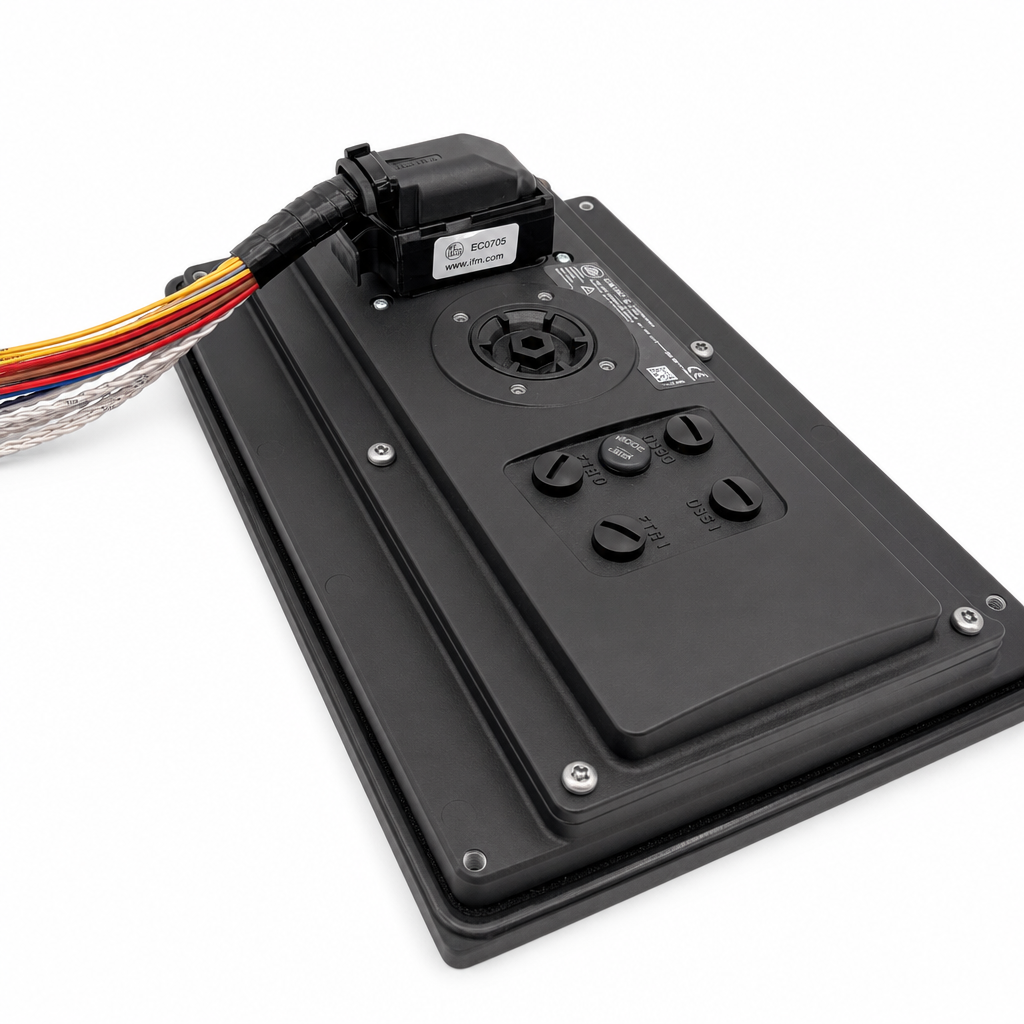

Dieses konfektionierte Anschlusskabel verbindet ifm-ecomatDisplays, ab 5″ Displaygröße, absolut verwechslungs- und verpolungssicher. Während der verriegelbare AMP-Steckverbinder displayseitig für maximalen Halt sorgt, bieten die offenen Aderenden auf der Gegenseite volle Freiheit bei der Weiterverkabelung. Mit einer maximalen Länge von 2,5 m und verdrillten CAN-Bus-Adernpaaren ist eine störungsfreie Signalübertragung in Ihrem System garantiert.

Dati tecnici generali

  • Kabeltyp: FLRY-B
  • Kabellänge: 2,50 m
  • Schutzart Steckverbinder: IP67
  • Steckverbindertyp: AMP 81-polig, A-codiert
  • Kabelende: offene Aderenden (kein Gegenstecker)

Anschlussadern

  • CAN-Bus-Adernpaare: 4x verdrillt (CAN0, CAN1, CAN2, CAN3; je 0,5 mm², weiß)
  • Versorgungsadern: rot (VBB, 2,5 mm² / 0,75 mm²), braun (GND, 2,5 mm² / 0,75 mm²)
  • Signaladern Eingänge: weiß, 0,5 mm²
  • Signaladern Ausgänge: blau, 0,75 mm²
